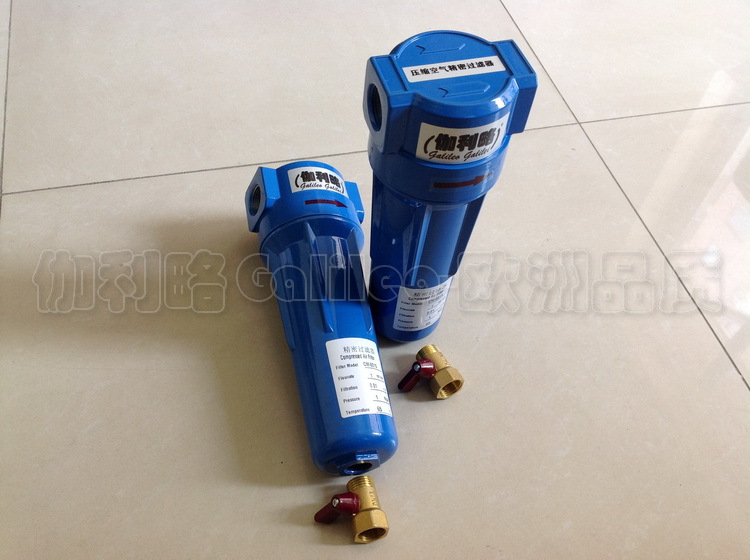

点击图片查看原图——引进欧洲技术，给您带来更干燥干净的压缩空气！！！
1、质量可靠，使用寿命长 2、运行稳定，少去操心 3、服务周到，维护及时
一、工况条件与技术指标
Working condition and technical data进气温度（Inlet temperature): ≤80℃
进气压力（Inlet pressure): 0.4～1.0MPa
二、精密过滤器概述
工作原理
精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。结构特点
精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。
各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。
精密过滤器应用
用于各种悬浮液的固液分离，适用范围广，适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合.精密过滤器特点
1、高效能去除水、油雾、固体颗粒，100%去除0.01μｍ及以 上颗粒、油雾浓度控制在0.01ppm/wt；
2、结构合理，体积小、重量轻；
3、带有防护罩塑胶外壳和铝合金外壳可选择。
4、三级分段净化处理，使用寿命长
精密过滤器材料
1、外壳：铝合金；
2、防护罩：塑胶杯、聚碳酸脂、金属杯、铝合金；
3、滤芯材料：B、C系列环保特殊纤维、不织布；D系列、 活性碳；
4、 液位指示器、金属杯、PV。
精密过滤器种类
C级精密过滤器
通用范围：一般往复式空压机前置过滤 材质：多层玻璃纤维滤芯 滤杂质：5MICRON 滤油含量：5PPM
最大压力：16KG/CM 最高温度：65℃ 一般压差：0.2KG/CM 最大压差：0.7KG/CM
功能：将压缩气内大量的油气滤到5PPM以内及滤除杂质颗粒至5MICRON 能除去大量的液体及3μm以上固体微粒，达到最低残留油分含量仅5ppm，有少量的水分、灰尘和油雾。 用于空压机，后部冷却器之后，其它过滤器之前，作一般保护之用；用于冷干机之前，作前处理装置。
T级精密过滤器
通用范围：一般螺旋式空压机前置过滤
材质：多层玻璃纤维滤芯
滤杂质：1MICRON
滤油含量：0.5PPM
最大压力：16KG/CM
最高温度：65℃
一般压差：0.17KG/CM
最大压差：0.7KG/CM
功能：将压缩空气内的油气滤除至0.5PPM以以滤除杂质颗粒至1MICRON以下.能滤除小至1μm的液体及固体微粒，达到最低残油分含量仅0.5ppm，有微量水分、灰尘和油雾。
用于A级过滤器之前作前处理之用；冷干机和吸干机之后，进一步提高空气质量。
A级精密过滤器
通用范围：一般空气压缩机后置过滤
材质：多层玻璃纤维滤芯
滤杂质：0.01MICRON
滤油含量：0.01PPM
最大压力：16KG/CM
最高温度：65℃
一般压差：0.275KG/CM
最大压差：0.7KG/CM
功能：将压缩空气中微量油气精密滤除至0.01PPM同时滤除空气中杂质颗粒至0.01MICRON达到无油标准的高品质压缩空气.能滤除小至0.01μm的液体及固体微粒，达到最低残油含量仅0.001ppm，几乎所有的水分、灰尘和油都被去除。
用于H级过滤和吸干机之前，起保护作用，冷干机之后，确保空气中不含油。
H级精密过滤器
通用范围：用高度精密过滤专用
材质：活性碳滤芯
滤杂质：0.03MICRON
滤油含量：0.003PPM
最大压力：16KG/CM
最高温度：65℃
一般压差：0.75KG/CM
最大压差：0.7KG/CM
功能：一般用于滤除压缩空气中的臭氧，非常微细的油气及超微颗粒

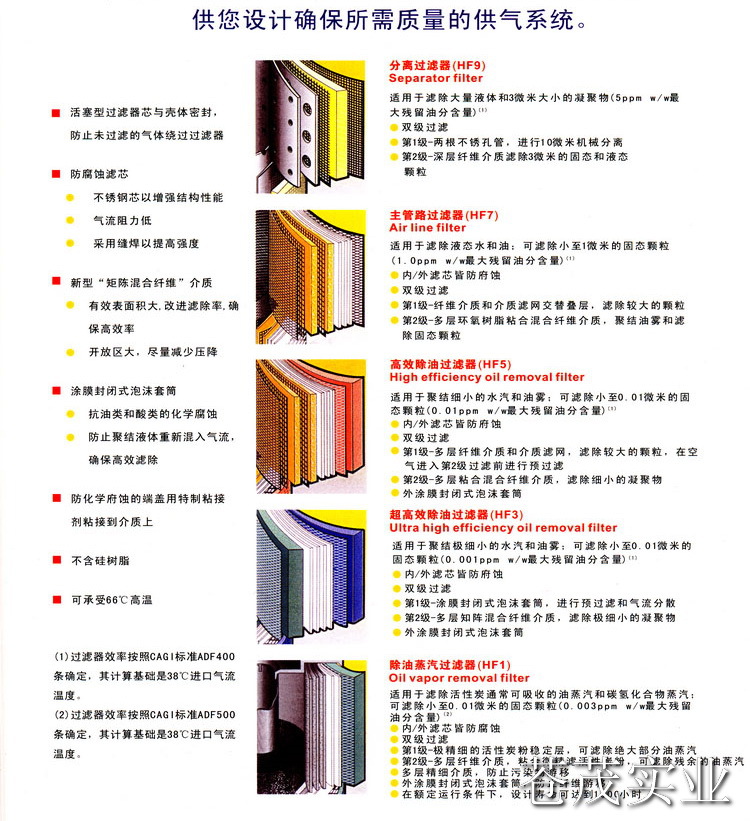

精密过滤器为了能达到高精密过滤品质，采用了多层不同过滤材质，其中包含了硼矽酸盐的纤维层、玻璃纤维层、活性炭纤维层、多层不织布层及不锈钢网层。唯有如此才能达到无油，无杂质高品质空气。能滤除小至0.01μm的油雾及碳氢化合物，达到最低残油含量仅0.003ppm，不含水分、灰尘和油，无臭无味。 起最后一道过滤作用，供一些必须使用高质量高质量空气的单位，如食品工业、呼吸、无菌包装等。
三、过滤器选型的一般原则
1、进出口通径 原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力 按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择 主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质 过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算 水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

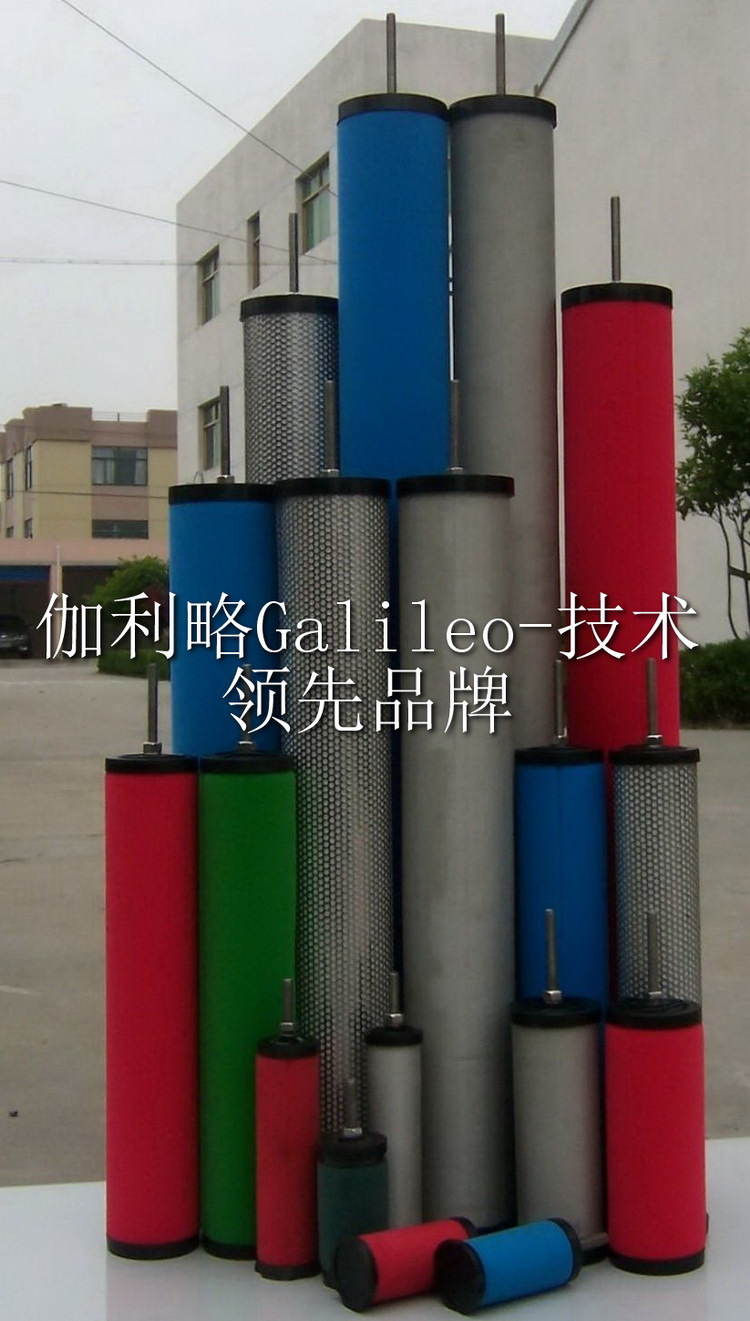

过滤器滤芯能够净化受到污染的介质，达到我们生产、生活所需要的洁净状态，具有一定的洁净度。 过滤器滤芯使用范围非常广泛，大到工业生产如钢铁冶炼、电力生产、海洋净化等等，小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等等，所以说，我们生活当中洁净技术都在使用过滤器、滤芯。 过滤器滤芯根据使用介质分为：空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。

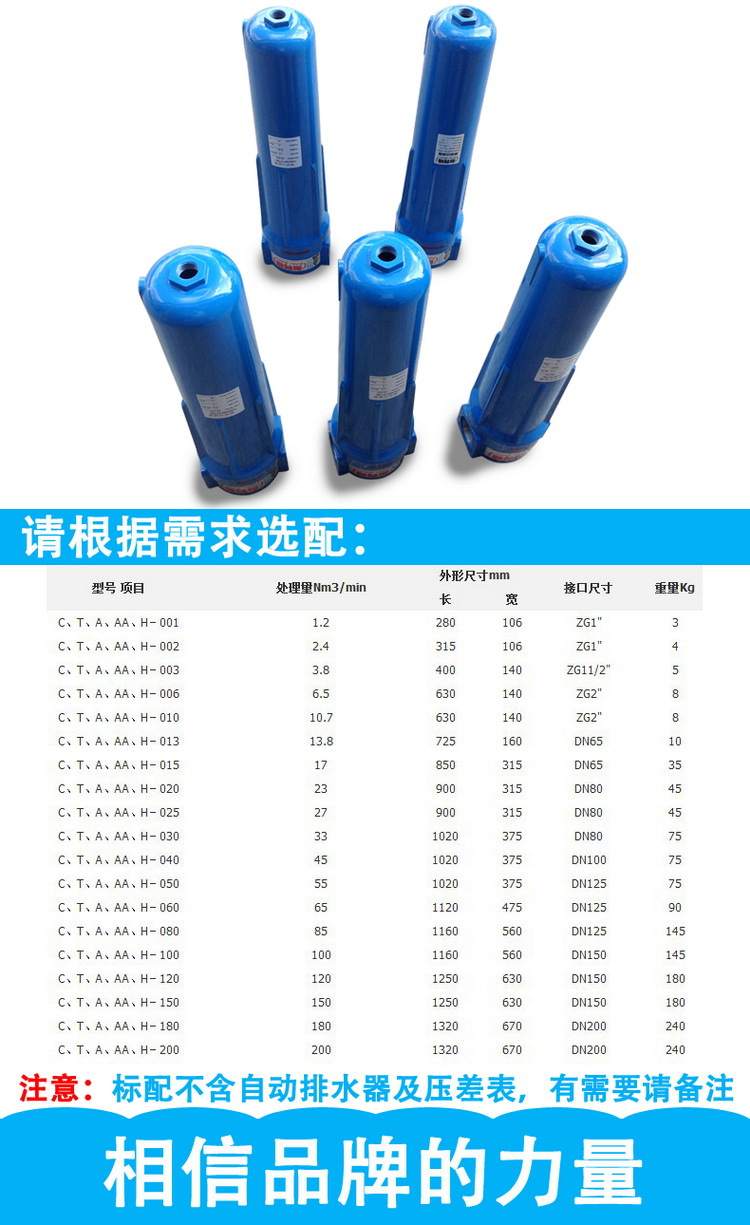

Model,size & technical data
| 型号 | 空气处理量(m3/min) | 滤芯号码 | 滤芯盖外径mm | 滤芯盖度mm | 过滤器最大重量kg | 过滤器外形尺寸(mm)高Hx宽W |
| CMGLQ等级-015 | 1 | AE*-16 | 42.5 | 89 | 1.2 | 160x105 |
| CMGLQ等级-024 | 2 | AE*-20 | 42.5 | 150 | 2.5 | 210x105 |
| CMGLQ等级-035 | 3 | AE*-24 | 60.5 | 167 | 3.2 | 275x105 |
| CMGLQ等级-050 | 4.9 | AE*-28 | 60.5 | 277 | 5.4 | 295x133 |
| CMGLQ等级-060 | 7.2 | AE*-32 | 68 | 335 | 7.8 | 420x133 |
| CMGLQ等级-10 | 11 | AE*-36 | 68 | 450 | 8.6 | 510x164 |
| CMGLQ等级-15 | 14 | AE*-40 | 83 | 520 | 13.8法兰46 | 625x164 |
| CMGLQ等级-18 | 18 | AE*-44 | 83 | 670 | 14.7法兰51 | 730x194 |
| CMGLQ等级-20 | 22 | AE*-48 | 83 | 820 | 18.5法兰54 | 1008x369 |
| CMGLQ等级-25 | 28 | AE*-40 | 83 | 520 | 78 | 875x194 |
| CMGLQ等级-30 | 36 | AE*-44 | 83 | 520 | 81 | 1325x409 |
| CMGLQ等级-40 | 44 | AE*-48 | 83 | 820 | 85 | 1325x09 |
| CMGLQ等级-50 | 54 | AE*-44 | 83 | 670 | 110 | 1362x520 |
| CMGLQ等级-60 | 66 | AE*-48 | 83 | 820 | 118 | 1362x520 |
| CMGLQ等级-80 | 88 | AE*-48 | 83 | 820 | 153 | 1530x545 |
| CMGLQ等级-100 | 110 | AE*-48 | 83 | 820 | 158 | 1428x632 |
| CMGLQ等级-150 | 154 | AE*-48 | 83 | 820 | 275 | 1752x750 |
| CMGLQ等级-200 | 220 | AE*-48 | 83 | 820 | 310 | 1752x800 |
精密过滤器 (Hankison型)参数
